Stein 오픈스택 클라우드 분석(1) - 대시보드 구성 및 사용자, 프로젝트 생성

blog post



이번 포스트부터 기존에 구축한 오픈스택 서비스를 활용하고 분석하는 과정에 집중하고자 합니다. 그 첫번째 포스팅으로 이번 포스트에서는 대시보드 기본 구성에 대해 알아보고 간단하게 사용자, 프로젝트 등을 생성해 보도록 하겠습니다. 또 실제로 오픈스택 호스트 시스템에는 어떻게 기록되는지도 살펴보도록 하겠습니다.





1. 메뉴 구성

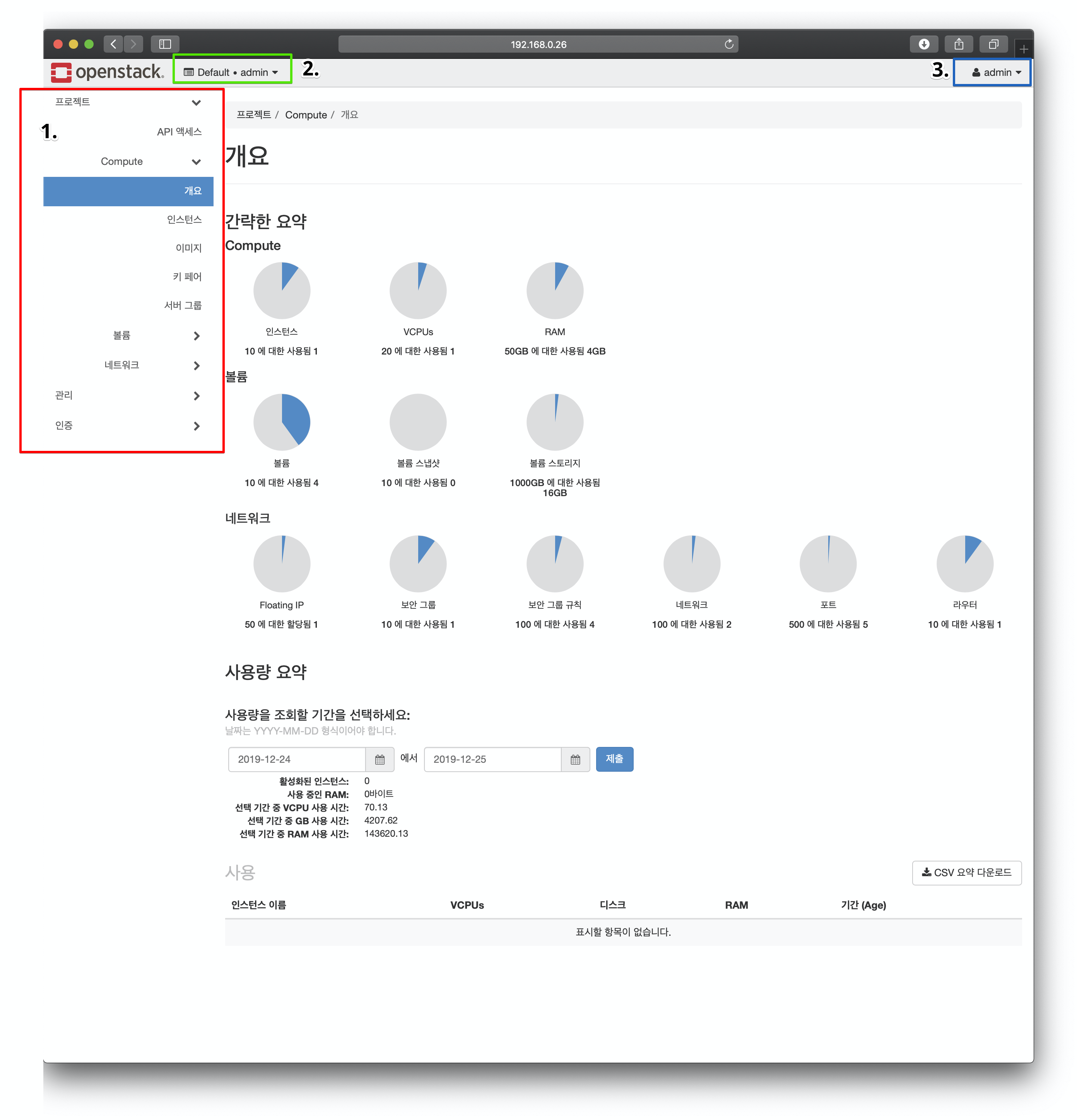

오픈스택 대시보드에서 메뉴 영역은 아래와 같이 크게 3 부분으로 나누어 볼 수 있습니다.

 1. 주요 메뉴: 크게 "프로젝트", "관리", "인증" 메뉴로 구성되어 있습니다. 사용자 역할에 따라 해당 메뉴 세부 구성은 조금씩 다릅니다. 특히 "관리" 메뉴의 경우, 관리자 권한이 있는 사용자에 한하여 접근이 허용됩니다.

2. 도메인 메뉴: 도메인 혹은 프로젝트를 변경할 수 있습니다.

3. 설정 메뉴: 사용자 별 설정 혹은 다른 계정으로 변경 등을 수행할 수 있습니다.





2. 프로젝트 및 사용자 생성





오픈스택 클라우드 서버를 구축하는 과정에서 Keystone 인증 서비스가 사용자, 프로젝트, 엔드포인트 등을 관리한다고 했습니다. 대시보드를 사용하면 이와 관련하여 일부 기능을 다룰 수 있습니다. 물론 인증 서비스이기 때문에 새로 생성하거나 수정하는 작업의 경우 대부분 admin 계정으로 진행합니다.

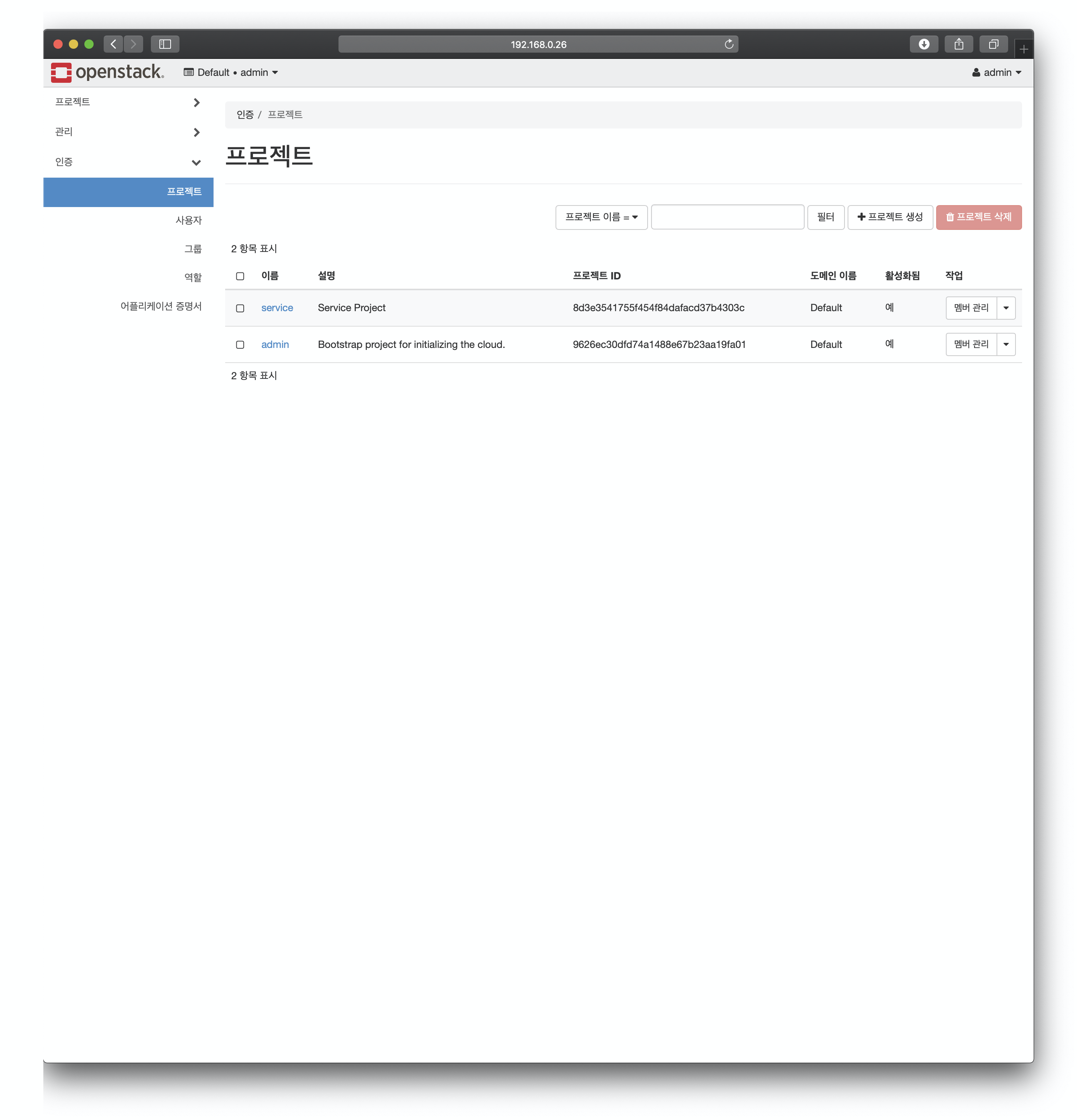

admin 계정으로 로그인 후 메뉴-> 인증-> 프로젝트 에 보면 Keyston 인증 서비스 구축 과정에서 생성한 2개의 프로젝트를 볼 수 있습니다.

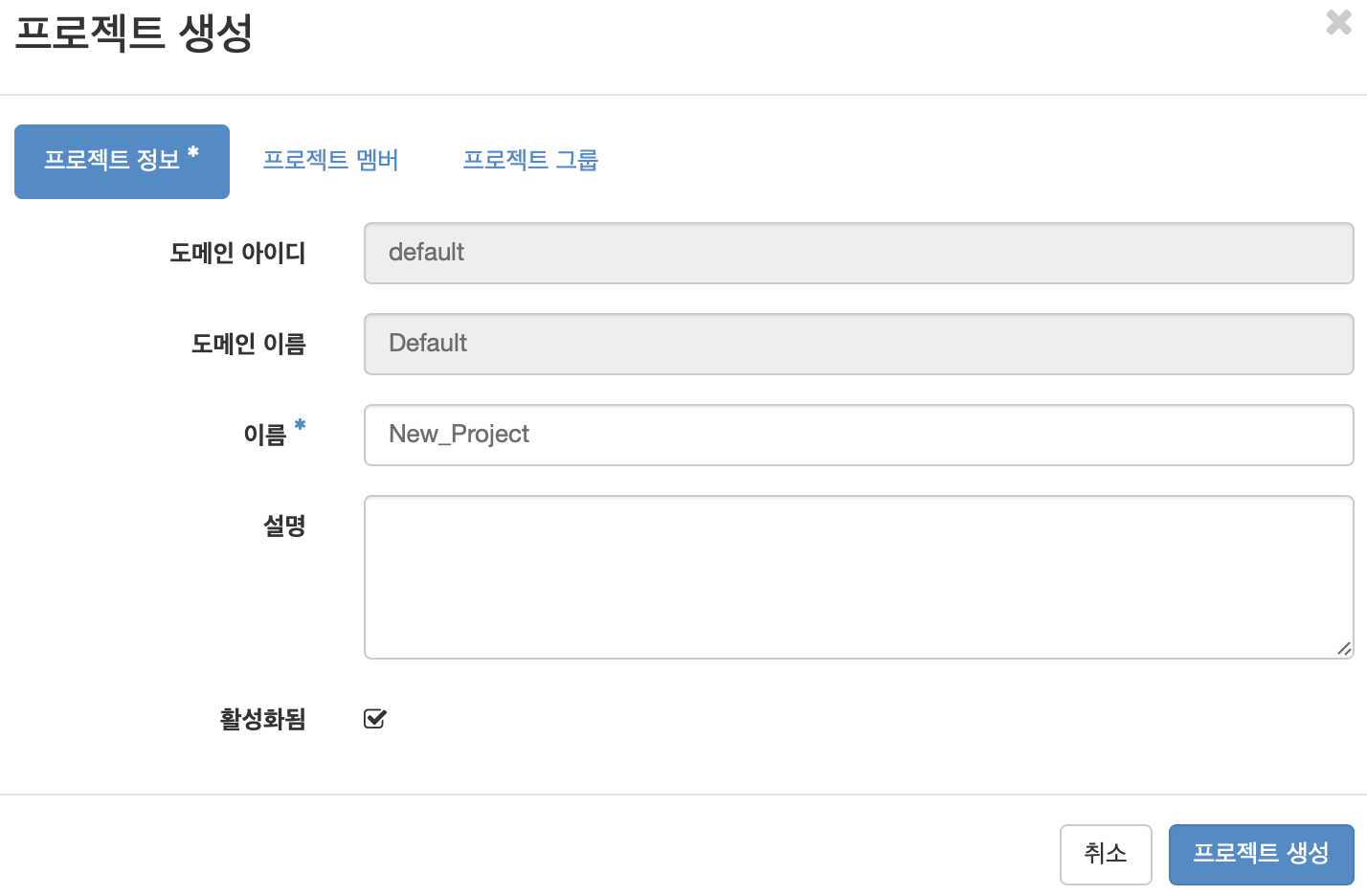

다음과 같이 하나의 프로젝트를 생성해 보겠습니다. 현재 프로젝트 그룹이 없고 멤버도 오픈스택 기본 서비스를 제외하면 실제 최종 사용자는 아직 없는 상태이므로 이름만 작성하고 생성해 봅니다.





생성된 프로젝트에 컴퓨팅에 필요한 자원 할당량을 조절하여 할당할 수 있습니다(물론 VM, 가상네트워크 등이 생성되기 전까지 실제 물리 자원이 사용되지는 않습니다) 프로젝트를 생성하면 기본적으로 자원이 할당됩니다. 메모리, CPU, 디스크는 물론, 네트워크, 서브넷, 심지어 인스턴스의 수 까지 조절할 수 있습니다.

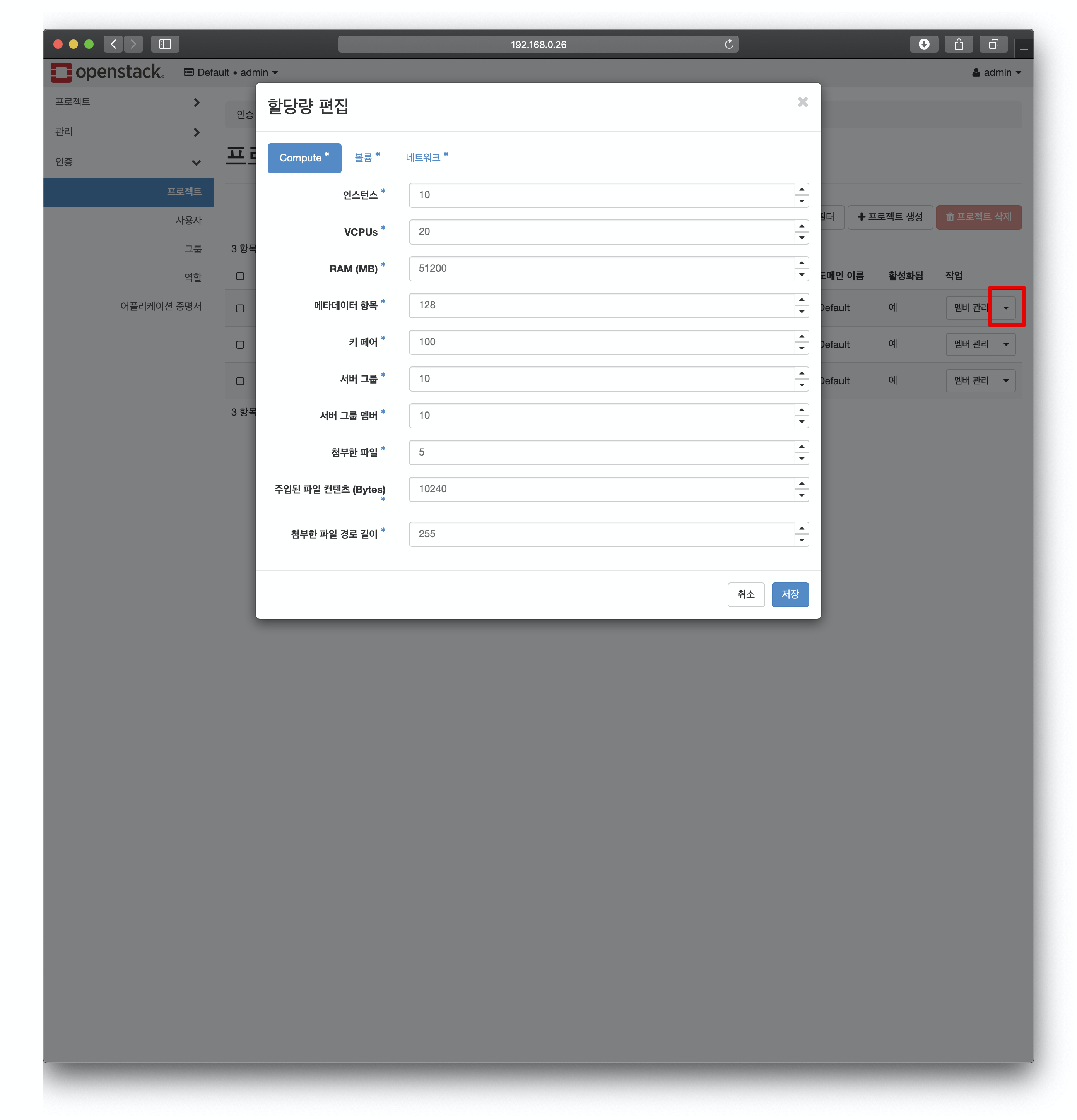

생성된 프로젝트에서 "멤버 관리" 버튼 옆 화살표 버튼을 클릭하면 아래와 같이 할당량을 편집할 수 있습니다.



이번 포스팅에서 자원 할당량은 별도로 편집하지 않겠습니다.



다음으로 사용자도 생성해 보도록 하겠습니다.

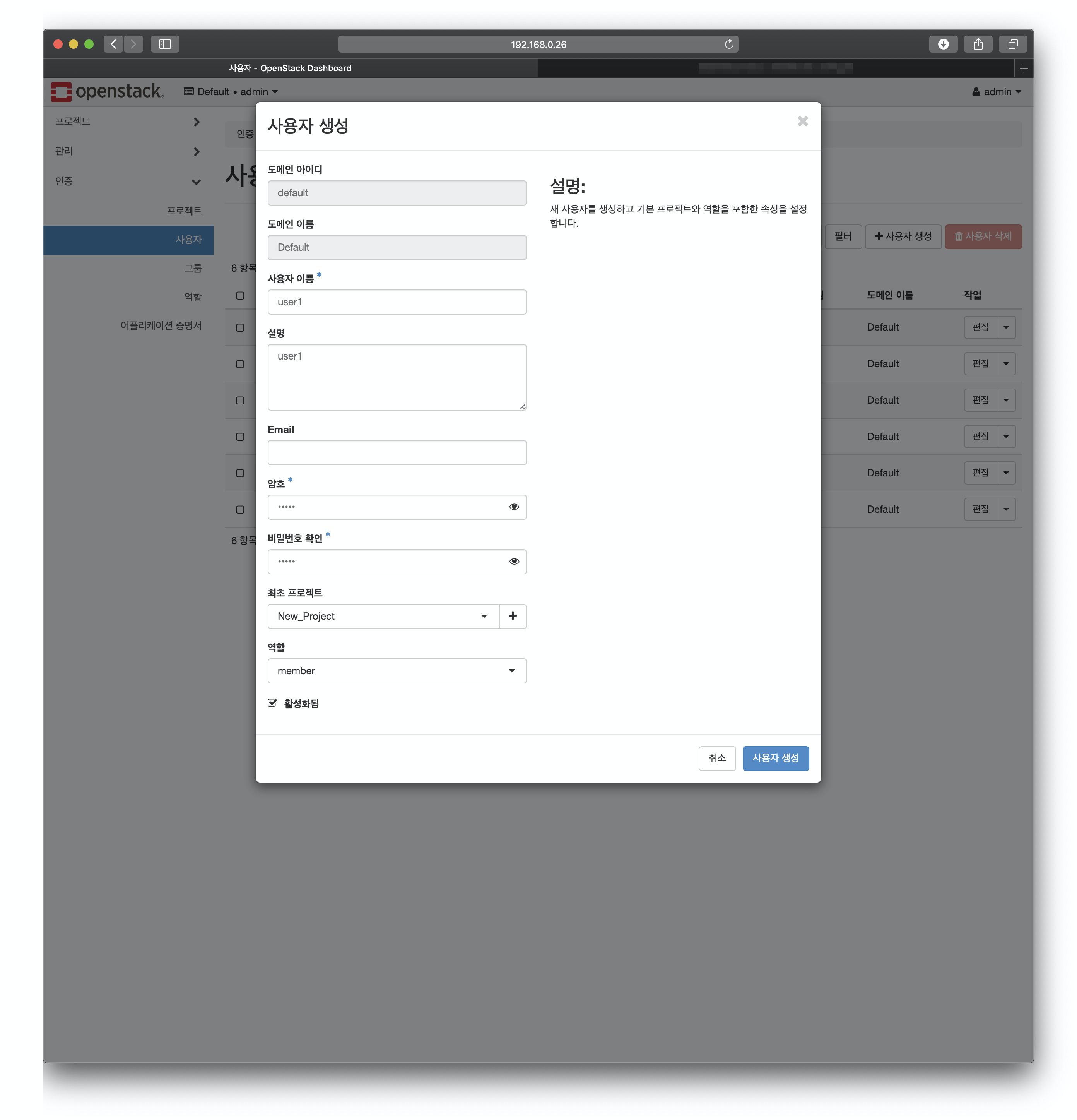

메뉴-> 인증-> 사용자로 이동 후 사용자 생성을 클릭하여 아래와 같이 새로운 사용자에 대한 정보를 입력합니다. 이 때 아래 항목에서 최초 프로젝트는 방금 생성한 프로젝트로, 역할은 member로 지정해 줍니다.





새로운 사용자가 추가된 것을 볼 수 있습니다.



이제 오른쪽 상단 사용자 설정 메뉴를 통해 로그아웃 하고 방금 생성한 사용자로 로그인 해 보도록 하겠습니다. (물론 도메인은 별도로 생성하지 않았으므로 default 로 동일합니다)



앞서 말씀드린 것과 같이 방금 생성한 사용자의 경우, 역할이 admin이 아닌 단순 member이기 때문에 메뉴에서 일부 기능을 사용할 수 없는 것을 볼 수 있습니다.







3. 시스템 분석





물론 앞서 대시보드에서 진행한 과정은 전부 CLI로 직접 생성할 수도 있습니다. 본 포스팅에서는 생성하는 과정은 생략하고 오픈스택 내부에서 어떻게 정보가 관리되는지 확인해 보겠습니다.



우선 앞서 진행한 대로 Project 리스트 명령을 통해 새로운 프로젝트가 생성되었음을 확인할 수 있습니다. 도메인 정보가 함께 저장되는 것을 확인할 수 있습니다.



[root@Controller ~]# openstack project list
+----------------------------------+-------------+
| ID                               | Name        |
+----------------------------------+-------------+
| 8d3e3541755f454f84dafacd37b4303c | service     |
| 9626ec30dfd74a1488e67b23aa19fa01 | admin       |
| e725a918191b4b649023644c006376b1 | New_Project |
+----------------------------------+-------------+
[root@Controller ~]# openstack project show New_Project
+-------------+----------------------------------+
| Field       | Value                            |
+-------------+----------------------------------+
| description |                                  |
| domain_id   | default                          |
| enabled     | True                             |
| id          | e725a918191b4b649023644c006376b1 |
| is_domain   | False                            |
| name        | New_Project                      |
| parent_id   | default                          |
| tags        | []                               |
+-------------+----------------------------------+





다음으로 방금 생성한 user1에 대한 정보도 보겠습니다.



[root@Controller ~]# openstack user list
+----------------------------------+-----------+
| ID                               | Name      |
+----------------------------------+-----------+
| 4250b123569f460d84061fd3c7ae476e | neutron   |
| 5320950663e34daf8d22fa2e5b7e696f | user1     |
| 90688075098e4e04930667c66d606cc1 | glance    |
| 9a1b638e82254589984bfe54ab5d60fd | cinder    |
| c738d0412121495eaf80bece7a859a3d | admin     |
| c7957aec30f04e199d2073fed5865a55 | nova      |
| f544d0d1e5e947ea984960f3c5e924b1 | placement |
+----------------------------------+-----------+
[root@Controller ~]# openstack user show user1
+---------------------+----------------------------------+
| Field               | Value                            |
+---------------------+----------------------------------+
| default_project_id  | e725a918191b4b649023644c006376b1 |
| description         | user1                            |
| domain_id           | default                          |
| enabled             | True                             |
| id                  | 5320950663e34daf8d22fa2e5b7e696f |
| name                | user1                            |
| options             | {}                               |
| password_expires_at | None                             |
+---------------------+----------------------------------+



보시는 것과 같이 default_project_id 필드에 프로젝트 id (e725...)가 함께 저장된 것을 볼 수 있습니다.



그런데 분명히 user1을 생성할 때 role 정보를 함께 지정했는데, 보이질 않습니다.

role 정보는 role 명령을 통해서 확인할 수 있습니다.



[root@Controller ~]# openstack role assignment list -c Role -c User -c Project
+----------------------------------+----------------------------------+----------------------------------+
| Role                             | User                             | Project                          |
+----------------------------------+----------------------------------+----------------------------------+
| bf43c07517c1485bb21257bf3d5fb649 | 4250b123569f460d84061fd3c7ae476e | 8d3e3541755f454f84dafacd37b4303c |
| 05472005df1740b684bd8d3632c8f878 | 5320950663e34daf8d22fa2e5b7e696f | e725a918191b4b649023644c006376b1 |
| bf43c07517c1485bb21257bf3d5fb649 | 90688075098e4e04930667c66d606cc1 | 8d3e3541755f454f84dafacd37b4303c |
| bf43c07517c1485bb21257bf3d5fb649 | 9a1b638e82254589984bfe54ab5d60fd | 8d3e3541755f454f84dafacd37b4303c |
| bf43c07517c1485bb21257bf3d5fb649 | c738d0412121495eaf80bece7a859a3d | 9626ec30dfd74a1488e67b23aa19fa01 |
| bf43c07517c1485bb21257bf3d5fb649 | c7957aec30f04e199d2073fed5865a55 | 8d3e3541755f454f84dafacd37b4303c |
| bf43c07517c1485bb21257bf3d5fb649 | f544d0d1e5e947ea984960f3c5e924b1 | 8d3e3541755f454f84dafacd37b4303c |
| bf43c07517c1485bb21257bf3d5fb649 | c738d0412121495eaf80bece7a859a3d |                                  |
+----------------------------------+----------------------------------+----------------------------------+
[root@Controller ~]# openstack user show 5320950663e34daf8d22fa2e5b7e696f
+---------------------+----------------------------------+
| Field               | Value                            |
+---------------------+----------------------------------+
| default_project_id  | e725a918191b4b649023644c006376b1 |
| description         | user1                            |
| domain_id           | default                          |
| enabled             | True                             |
| id                  | 5320950663e34daf8d22fa2e5b7e696f |
| name                | user1                            |
| options             | {}                               |
| password_expires_at | None                             |
+---------------------+----------------------------------+



위와 같이 오픈스택 role 테이블 정보를 확인하면 Proejct 필드에 우리가 방금 생성한 New_Project의 id (e725...)가 보입니다. 해당 프로젝트에 속한 User ID를 통해 사용자를 확인해본 결과, 해당 유저가 user1임을 확인할 수 있습니다.

특정 사용자가 어떤 역할을 가진 사용자인지 확인할 때 이런식으로 접근하면 됩니다.



여기까지 간단하게 프로젝트와 사용자를 생성하고 CLI를 통해 정보를 찾는 방법을 살펴보았습니다. 앞으로도 이런식으로 오픈스택 대시보드와 CLI를 연계하여 활용하는 방법을 계속 공유해 가도록 하겠습니다.
